轴测视图

在 EduStudio 中，用户可以绘制两种轴测图，即斜二测与正等测轴测图。轴测投影是一种二维绘图技术，用于模拟三维对象沿特定视点产生的三维平行投影视图。

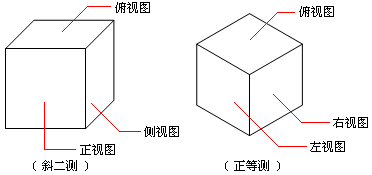

要绘制轴测图，首先要切换到必要的轴测投影模式。在“视图”菜单，指向“视图模式”，在其子菜单中选择相应的视图类型，可在各视图模式之间切换。EduStudio 主要包括如下几种视图模式：

• 斜二测正视图。这是默认映射模式，是一个标准的二维平面。
• 斜二侧俯视图。
• 斜二测侧视图。
• 正等侧左视图。
• 正等侧俯视图(右向)。右向指在俯视图平面中Y轴指向右上角。
• 正等侧俯视图(左向)。左向指在俯视图平面中Y轴指向左上角。
• 正等测右视图。

在轴测视图模式下绘图

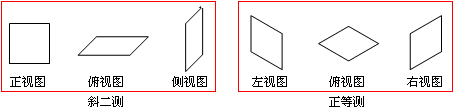

在各个轴测映射模式下绘图，其操作方法和一般的正视图模式下绘制图形完全相同。在正视图模式下，图形不发生任何几何变换；但在其他映射模式下，系统将对图形进行必要的几何变换，从而使图形符合特定的轴测映射模式。比如，用同样的操作方法绘制的一个完全相同的矩形，在各个视图模式下绘制出来的图形是有所不同的，如下图所示。

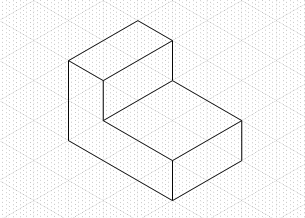

一般在绘制轴测图的时候，开启栅格对齐功能比较有利，这样不但容易对齐坐标，而且也容易感受立体感。

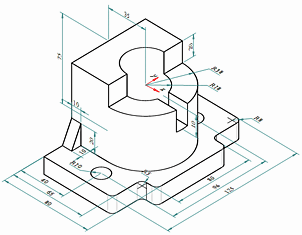

以下是一个绘制好的正等测机械零件图。其基本绘制步骤如下：

1. 在各个视图模式下绘制需要的图形元素(部分图形需要通过智能绘图功能生成)。
2. 通过修剪操作去掉不必要的线段。
3. 切换到各轴测映射模式下标注尺寸。
