栅格

显示和隐藏栅格

用户可通过如下方法之一显示或隐藏栅格：

• 在“视图”菜单中，单击“栅格”命令。
• 按快捷键 Ctrl+F。此快捷键仅在处于绘图状态时才可用。
• 在“常用”工具栏中，单击“栅格” 按钮。

• 显示栅格和对齐到栅格是两码事。在绘图操作中，要使用栅格对齐功能，应在捕捉选项中开启栅格捕捉一项。
• 在绘制和编辑图形时，可按住 Shift 键临时关闭栅格对齐功能。
• 单位栅格宽度为 1 毫米。但当视图比例达到或超过 350% 时，栅格的默认对齐宽度为 0.5毫米, 而小于 100% 时为 2毫米。

其他说明

• 栅格仅在图形模式或图形操作状态下才能显示，否则将自动隐藏。比如，在编辑文字环境下，永远看不到栅格。
• 在 100% 以下的显示比例下，由于栅格间距过紧，系统将一律不显示栅格，但栅格对齐功能还是能够起到作用。

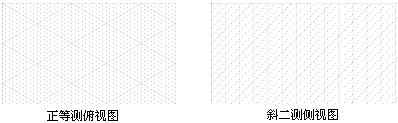

• 栅格的网点排列随视图的轴测映射模式的不同而有所不同。

• 对徒手绘线、切割等个别操作中栅格对齐不起作用。
• 当前版本中，栅格间距固定为1毫米，暂不允许修改。
